金刚石热沉，赋能GaN 器件革新
在第三代氮化镓（GaN）半导体器件向高频、高功率密度快速迭代的产业背景下，芯片有源区自热效应引发的温升问题成为制约器件性能释放的核心瓶颈。器件功率密度提升会显著加剧沟道热积聚，当功率密度达到6W/mm时，GaN器件沟道温度可突破200℃。高温工况不仅会造成器件电学性能衰减、工作稳定性下降，还会大幅缩短设备服役寿命。相关研究数据表明，器件工作温度每升高30℃，其平均失效时间将缩减一个数量级，严重限制了GaN器件在高端射频、大功率电力电子等领域的规模化应用。

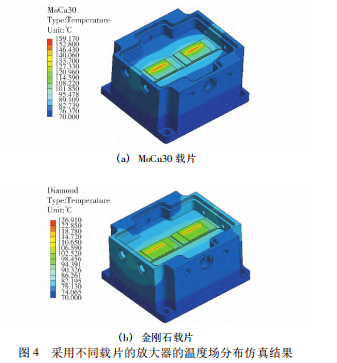

传统半导体衬底材料的导热短板，进一步放大了GaN器件的热管理难题。其中蓝宝石衬底热导率仅为27W/(m·K)，硅衬底热导率为150W/(m·K)，即便是综合性能优异的碳化硅（SiC）衬底，热导率也仅为490W/(m·K)，此类材料均无法快速疏导高功率GaN器件产生的集聚热量，难以适配超高热流密度工况的散热需求。而金刚石凭借极致的导热性能与优异的理化稳定性，成为突破GaN器件散热瓶颈、激活第三代半导体性能潜力的核心颠覆性材料。
当前行业已形成低温键合与背面直接生长两大主流金刚石与GaN异质集成技术路线，两类工艺各有技术优势与应用场景，协同推动GaN器件热管理性能持续突破，为高功率器件产业化落地筑牢技术根基。
一、低温键合技术：兼顾器件性能与工艺安全性的集成方案
该技术采用“衬底剥离+低温异质键合”的核心工艺逻辑，全过程规避高温工艺对GaN器件的性能损伤。具体工艺流程为：首先将GaN外延功能层从原生硅或碳化硅衬底精准剥离，随后对GaN功能层表面与金刚石衬底开展纳米级超精密抛光，严格控制表面粗糙度低于2nm，再沉积氮化硅、氮化硼等稳定介质键合层，最终在180℃以下的低温环境下完成异质键合，移除临时载体结构，实现金刚石热沉与GaN器件的精准集成。
英国BAE Systems的产业化实践充分验证了该工艺的应用价值，通过低温键合技术成功制备3-4英寸金刚石基GaN晶圆。在10GHz工作频率、40V偏压工况下，器件输出功率密度可达11W/mm，是传统碳化硅衬底GaN器件的3.6倍，同时功率附加效率稳定维持在51%。该工艺最大优势在于低温制程不会破坏GaN器件本征电学特性，可大幅降低高功率工作状态下的器件结温，保障设备长期稳定运行。目前该技术仍存在优化空间，大尺寸金刚石衬底的高精度、低变形加工难度较大，且工艺制备的GaN/金刚石界面热阻最低值仅为34(m²·K)/GW，界面导热损耗仍可进一步优化。
二、背面直接生长技术：极致降低界面热阻，适配超高功率工况
背面直接生长技术以“近零热阻集成”为核心目标，工艺逻辑更为精简高效。首先去除GaN器件原生衬底及冗余缓冲层，在GaN外延层背面沉积氮化硅、氮化铝等超薄介电防护层，规避高温工艺对GaN功能层的刻蚀与损伤，随后采用CVD工艺在防护介电层表面直接沉积厚度约100μm的金刚石薄膜，实现热沉与器件的一体化集成。该工艺可实现界面紧密贴合，最大限度弱化界面导热损耗，是当前低热阻金刚石基GaN集成的核心技术路线。
工艺优化数据显示，通过精准调控介电层厚度，采用5nm超薄氮化硅介质层可将GaN与金刚石的界面热阻降至6.5(m²·K)/GW，远优于低温键合工艺的热阻水平，极致释放金刚石超高导热性能。美国Group 4 Labs依托该技术成功研发4英寸金刚石基GaN晶圆，器件耐高温与长效工作性能大幅提升，290℃工况下可连续稳定工作9000小时，350℃极端高温环境下仍可稳定运行3000小时。相较于传统碳化硅基器件，其沟道工作温度降低25%，10GHz射频工况下功率密度可达7.9W/mm，完全满足军工雷达、高端射频通信等超高功率、高可靠应用场景需求。
国内科研团队也持续实现技术突破，北京科技大学通过优化界面介电体系与金刚石沉积工艺，有效抑制高温制程中的GaN材料分解问题，大幅提升GaN与金刚石异质界面的结合稳定性，打破国外技术壁垒，为国产金刚石基GaN高功率器件产业化发展奠定坚实技术基础。
整体来看，金刚石热沉技术的迭代升级，持续打破制约GaN器件性能上限的散热瓶颈。未来随着大尺寸、低成本金刚石衬底量产工艺成熟，以及界面热阻、界面应力精准调控技术的持续突破，GaN基功率器件的功率密度、稳定性与服役寿命将实现跨越式提升。该项技术落地后，将全面赋能5G通信基站广覆盖、高端雷达远距离探测、卫星高速通信等前沿领域，推动新一代射频与功率电子产业全面升级。
金刚石与GaN半导体的异质融合，不仅是热管理技术的颠覆性突破，更是第三代半导体材料性能潜力全面释放的关键。随着工艺持续成熟与成本稳步下探，金刚石热沉方案将逐步成为高功率半导体电子设备的标准化散热配置，引领高端半导体产业迈向高功率、高可靠、长寿命的全新发展阶段。
