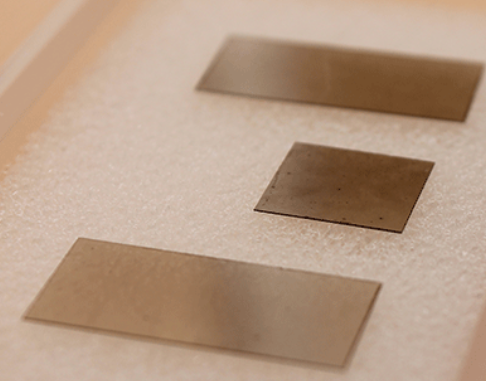

金刚石热沉片：高端芯片散热领域的核心解决方案
随着现代电子信息技术的迭代升级，芯片综合性能持续提升，功率密度不断增大，散热问题已成为制约高端电子器件性能释放与稳定运行的核心瓶颈。在传统散热材料性能趋近极限的行业背景下，金刚石热沉片凭借优异的综合热管理性能，突破了传统散热技术的诸多局限，逐步成为高端芯片散热领域的核心材料，为高功率、高精度电子设备的稳定运行提供关键支撑。本文将系统阐述金刚石热沉片的性能优势与应用价值。
热沉片：电子芯片稳定运行的核心保障
在芯片工作过程中，电能损耗会持续产生大量热能，若热量无法及时、高效导出，将造成芯片工作温度急剧升高，进而引发器件性能衰减、使用寿命缩短，严重时会直接导致芯片烧毁失效。热沉片作为电子设备热管理系统的核心功能部件，主要承担芯片热量快速传导与扩散的作用，可将芯片积聚的热量及时传递至散热终端或外部环境，是保障各类电子设备长期、稳定、可靠运行的关键基础材料。
目前行业内传统热沉片主要采用铜、铝金属材料及氧化铝、氮化铝等陶瓷材料。伴随芯片制造制程持续精细化、器件功率密度呈指数级增长，传统散热材料的性能短板逐步凸显，已无法适配高端芯片的散热需求，具体性能局限如下：
铜、铝金属材料：导热性能存在固有上限，其中铜的导热系数约为400W/(m・K)，面对超高热流密度工况，热量传导效率不足，极易出现热量积聚问题，难以满足高功率芯片的散热需求。
氮化铝陶瓷材料：导热系数仅可达200-300W/(m・K)，导热性能偏弱，同时材料脆性较高，结构集成与封装工艺难度较大，适配高端精密电子器件的能力有限。
在此行业发展背景下，具备极致导热性能与优异物理特性的金刚石热沉片，成为突破高端芯片散热瓶颈的核心新型材料。
金刚石热沉片的核心性能优势
一、极致导热性能，高效疏导芯片热量
金刚石具备目前已知材料中顶尖的导热能力，其导热系数可达1300-2000W/(m・K)，优质单晶金刚石材料的导热系数可趋近2000W/(m・K)，是传统铜基导热材料的3-5倍。在同等规格尺寸条件下，金刚石热沉片可极速传导芯片工作产生的热量，有效控制芯片工作温度，保障芯片始终处于最优工作状态。
金刚石优异的导热性能源于其特殊的晶体结构，碳原子通过sp³杂化方式形成规整的四面体晶体结构，声子在晶体内部传播过程中散射损耗极低，热量传导路径通畅、效率极高。而铜等金属材料以电子导热为主要方式，易受材料杂质、晶格缺陷等因素干扰，热量传导损耗大，整体导热效率远不及金刚石材料。
二、优异热稳定性，适配极端工况环境
高端电子芯片常处于高温、高频冷热冲击的复杂工况环境，对散热材料的热稳定性、结构可靠性要求严苛。金刚石材料熔点超过3500℃，具备极低的热膨胀系数，约为1×10⁻⁶/K，与硅芯片（约2.6×10⁻⁶/K）、氮化镓器件（约5.6×10⁻⁶/K）的热膨胀系数高度匹配。
基于上述特性，金刚石热沉片在高温工况下不会发生变形、软化等问题，长期服役过程中散热性能无明显衰减。同时，材料与核心半导体器件的热膨胀匹配度高，可有效规避温度交变过程中热应力引发的芯片开裂、界面分层等故障，大幅提升电子器件的整体运行可靠性与使用寿命。
三、绝缘耐腐蚀，适配多领域复杂场景
金刚石是天然的优质电气绝缘材料，电阻率大于10¹⁴Ω・m，在高功率射频器件、高压功率模块等设备中应用时，可在高效导热的同时，有效规避漏电、短路等电气安全风险，高度适配氮化镓（GaN）、碳化硅（SiC）等第三代宽禁带半导体器件的应用需求。
此外，金刚石材料化学惰性极强，具备优良的耐酸碱腐蚀、耐高温氧化性能，在航空航天、车载电子等高温、高湿、强腐蚀的恶劣工况环境中，仍可保持稳定的散热性能与结构完整性，场景适配性极为广泛。
金刚石热沉片的核心应用场景
一、射频通信器件，支撑5G/6G产业发展
5G/6G通信基站高功率功放模块、卫星通信射频前端等核心器件，工作时热流密度可达数百至上千W/cm²，散热压力极大。金刚石热沉片可快速疏导器件积聚的高热量，保障射频器件在高频、高功率连续工作工况下的稳定性，是5G/6G规模化商用、新一代卫星通信技术落地的关键热管理材料。
二、光电产业领域，提升器件工作性能
高功率激光二极管、光纤激光器泵浦源等光电器件的热量高度集中，局部温升过快易导致器件功率衰减、寿命缩短。应用金刚石热沉片可有效降低器件结温，提升激光输出功率与工作稳定性，延长设备服役周期。同时，在高端LED照明设备中，金刚石热沉片可优化散热效果，提升灯具发光亮度、降低光衰速率，广泛应用于城市夜景亮化、高端车载大灯等场景。
三、新能源功率电子，赋能产业能效升级
新能源汽车碳化硅功率模块、光伏逆变器等核心设备工作发热量大，散热效果直接决定设备电能转换效率。金刚石热沉片可有效降低功率模块工作温度，提升电能转换效率，助力新能源汽车提升续航里程、缩短充电时长；同时可减少光伏逆变器的功率损耗，提升光伏发电系统整体能效，助力碳中和、碳达峰战略目标落地。
四、前沿科技领域，保障极端工况运行
量子计算机超导芯片对工作温度控制精度要求极高，需维持接近绝对零度的工作环境，即便微弱的热量积聚也会影响超导状态。金刚石热沉片可精准、快速导出微量余热，稳定维持芯片超导工作状态。在航空航天领域，面对高空极端温差、强辐射等复杂环境，金刚石热沉片凭借低热膨胀、高导热、高稳定的特性，全面保障航空航天电子控制系统的稳定运行。
化合积电是一家专注于宽禁带半导体材料研发、生产和销售的国家高新技术企业，核心产品有多晶金刚石 (晶圆级金刚石、金刚石热沉片、金刚石窗口片、金刚石基复合衬底)、单晶金刚石 (热学级、光学级、电子级、硼掺杂、氮掺杂) 和金刚石复合材料等，引领金刚石及新一代材料革新，赋能高端工业化应用，公司产品广泛应用于激光器、GPU/CPU、医疗器械、5G 基站、大功率 LED、新能源汽车、新能源光伏、航空航天和国防军工等领域。
