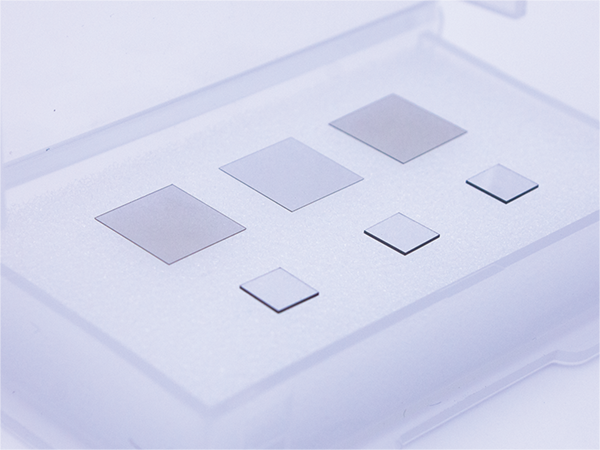

金刚石热沉片：性能全面突破，开启高端散热材料新时代

金刚石凭借优异的综合理化特性，被誉为新一代“终极半导体材料”，兼具超高击穿电压、高结晶完整性、优异电学特性与顶尖导热性能，是高端热管理领域的核心战略材料。室温环境下，金刚石热导率可达铜材的5倍、硅材料的15倍，性能优势远超传统半导体与散热基材。在1000~2000W/m·K超高热导率需求的高功率器件场景中，金刚石是目前适配性最优、综合性能最强的固态热沉材料。依据晶体结构、制备工艺与应用形态的差异，金刚石热沉材料可分为单晶、多晶、纳米金刚石三大品类，各类材料的技术路径与应用场景具备显著差异化优势。

一、单晶超高导热金刚石材料

单晶金刚石拥有完整连续的晶体晶格结构，内部缺陷极少，是三类金刚石材料中导热性能最优的品类，其导热机制以晶格振动声子导热为主，热量传导阻力极低、效率极高。现阶段单晶金刚石在器件散热领域形成两类成熟应用方案，可适配不同高端器件的热管理需求。

其一为外延衬底替代方案，以单晶金刚石作为核心外延衬底，直接原位生长半导体功能材料制备功率器件。该方案可实现器件有源区与金刚石衬底的无缝紧密贴合，最大限度降低界面热阻，依托金刚石超高导热特性，将芯片集中热量快速均匀扩散至衬底全域，从源头解决热点堆积问题。其二为微通道复合散热方案，通过在单晶金刚石结构内部构建精密微通道，结合流体循环换热原理，快速带出器件工作产生的内部热量，适配超高热流密度器件的精准控温需求。

大面积单晶金刚石衬底的技术突破，为多类高端电子器件的产业化落地提供了核心基材支撑。在大功率电力电子器件领域，单晶金刚石可全面替代传统硅、碳化硅功率转换器件与开关电源，在大幅缩减器件体积尺寸的同时，无需配套复杂散热结构，显著提升电能转换效率、降低设备整体功耗，器件综合能耗仅为传统器件的1/3~1/5，运行可靠性大幅升级。

在超高频大功率器件领域，单晶金刚石可应用于微波、毫米波雷达等高端装备，适配火控武器系统、高速无线通信、航空航天火箭设备等核心场景。通过替代传统行波管器件，可实现武器与通信系统的小型化集成升级，大幅提升数据传输速率，同时降低卫星及航天器自重与发射成本，强化设备抗辐照性能与极端工况稳定性。此外，依托单晶金刚石的极致散热能力，可研发下一代金刚石基集成电路芯片，彻底突破传统集成电路的散热瓶颈，推动芯片向大规模集成、超高速运算方向迭代升级。

二、多晶金刚石材料

针对半导体功率器件热沉与衬底应用需求，行业已迭代出多类多晶金刚石产业化技术体系，核心包含金刚石衬底转移键合、金刚石钝化层低温沉积、金刚石基底外延生长三大主流工艺。其中表面活化键合（SAB）技术实现关键突破，可在室温工况下完成多晶金刚石与硅、氮化镓、氧化镓等主流半导体基材的精准键合，工艺兼容性强、界面结合稳定性高，适配规模化封装生产需求。

多晶金刚石材料在大功率芯片、高端电子器件散热场景中具备突出的综合性价比与产业化优势。随着MPCVD制备技术持续迭代升级，行业已实现8英寸大尺寸多晶金刚石的稳定制备，逐步适配现有8英寸半导体晶圆生产线工艺标准，为规模化量产奠定技术基础。未来伴随产能持续释放、制备成本稳步下探，多晶金刚石有望快速渗透半导体散热赛道，成为高端芯片封装、功率器件热管理的主流材料。

三、纳米金刚石材料

纳米金刚石材料主要应用于超高热流密度精密器件的表面热管理，核心作为器件钝化功能层使用。该材料可均匀覆盖器件表面，优化全域均热效果，为芯片、精密元器件新增高效导热通道，有效改善局部热点堆积问题，提升器件整体温度均匀性与运行稳定性。

在氮化镓等宽禁带器件的金刚石沉积工艺中，氢等离子体易对器件本体产生刻蚀损伤，因此直接沉积工艺需严格控制低温工况，并配套耐氢防护设计。通过在器件表面构建耐氢保护层，可实现纳米金刚石的高密度、均匀形核与高定向排列生长，有效提升金刚石钝化层的结构完整性与导热均匀性，最大化发挥其均热散热效能。

四、材料应用总结与行业发展前景

单晶、多晶、纳米三类金刚石热沉材料依托差异化的晶体结构、性能特点与工艺优势，分别适配超高功率、大尺寸量产、精密均热等不同应用场景，在半导体芯片、高端电子、航空航天、精密装备等领域展现出广阔的产业化潜力。随着金刚石制备、键合、沉积等核心技术持续优化成熟，材料性能与工艺适配性将进一步提升，持续破解高端器件热管理瓶颈，赋能各行业技术升级与产品迭代，成为前沿科技产业高质量发展的重要支撑。
