金刚石极限散热：破解AI与HPC时代芯片热管理终极瓶颈
在人工智能与高性能计算（HPC）高速迭代的产业新阶段，散热技术革新已成为制约算力硬件性能释放的核心挑战。芯片导体在通电工作过程中会持续产生焦耳热，高热流密度工况下的热量淤积问题无法有效疏导，将直接导致芯片温升失控，严重影响设备运行性能、工作稳定性与服役可靠性。伴随半导体制程持续突破摩尔定律极限，逐步迈向2nm、1nm乃至埃米级（1埃=十亿分之一米）超微尺度，芯片物理尺寸持续缩小、集成晶体管数量指数级增长、整机功耗大幅提升，行业迎来前所未有的严苛热管理挑战。与此同时，云计算、加密计算、AI大模型训练推理等算力需求爆发式增长，芯片热设计功耗（TDP）持续攀升，2023年行业已出现近1000W超高功耗芯片，未来高端算力芯片热流密度或将突破1000W/cm²，高温桎梏持续压缩摩尔定律性能迭代空间，新型散热技术与材料升级迫在眉睫。
芯片热量疏导不及时引发的局部热点淤积，会诱发性能衰减、硬件失效、成本攀升、安全隐患等一系列连锁问题，成为算力产业规模化发展的核心阻碍。其一，设备性能大幅衰减：高温工况会直接干扰芯片晶体管正常工作状态，当芯片表面温度升至70-80℃区间时，环境温度每升高1℃，芯片运行可靠性下降10%。在AI硬件高负载运行需求下，过热问题严重限制芯片理论性能释放，无法充分发挥硬件算力潜力。其二，硬件寿命大幅缩减：芯片工作温度每升高10℃，设备服役寿命将直接减半，行业超55%的硬件设备故障均与芯片过热问题直接相关。其三，运营成本持续激增：数据中心每年需投入巨额资金用于风冷、液冷等散热系统搭建与运维，散热设备能耗与资源消耗居高不下，大幅抬高企业运营成本，同时加剧能源损耗。其四，设备运行存在安全隐患：极端高温工况下，设备短路、器件烧毁概率大幅提升，甚至引发火灾等重大安全事故，对设备资产与人员安全构成严重威胁。
在此产业背景下，迭代升级新一代高性能散热材料、破解全生命周期散热难题、降低散热综合成本，已成为算力产业突破技术桎梏的核心突破口。现阶段行业通用的导热界面材料（TIM）、热管、均热板、常规金属散热基材等，导热性能已趋近物理上限，无法适配超高功率、超高热流密度芯片的长效散热需求，性能短板日益凸显。研发应用具备极致导热效率、高稳定性、长寿命、低成本的新型散热材料，是实现芯片高效稳定运行、规避过热风险、压降全生命周期散热成本的关键核心路径。
金刚石作为典型超宽禁带半导体材料，兼具极致导热性能、优异载流子迁移率、超高击穿电场强度等多维顶尖理化特性，综合性能遥遥领先于传统半导体材料与散热基材，被誉为半导体领域的“六边形战士”与“终极半导体材料”，是新一代算力芯片热管理体系迭代升级的核心底层支撑。
相较于第三代半导体材料，单晶金刚石（SCD）与多晶金刚石（PCD）的综合应用优势更为突出。依托金刚石衬底制备的GaN功率器件，可彻底破解传统GaN器件的散热瓶颈，在同等芯片尺寸下实现更高功率密度集成，全方位提升功率器件的运行性能与长期稳定性。对比传统硅（Si）芯片，金刚石基芯片可使功率转换器重量缩减80%，整机体积大幅精简；对比碳化硅（SiC）芯片，金刚石方案可降低30%制备成本，芯片所需基材面积仅为SiC芯片的1/50，能量损耗减少3倍，芯片体积缩小4倍，极致兼顾设备小型化、轻量化与低能耗需求。同时，依托金刚石材料优异的高频适配特性，提升器件开关频率，可将电路无源元件体积缩减4倍，搭配小型化散热模块，进一步优化整机系统架构，适配高端算力设备紧凑化封装趋势。

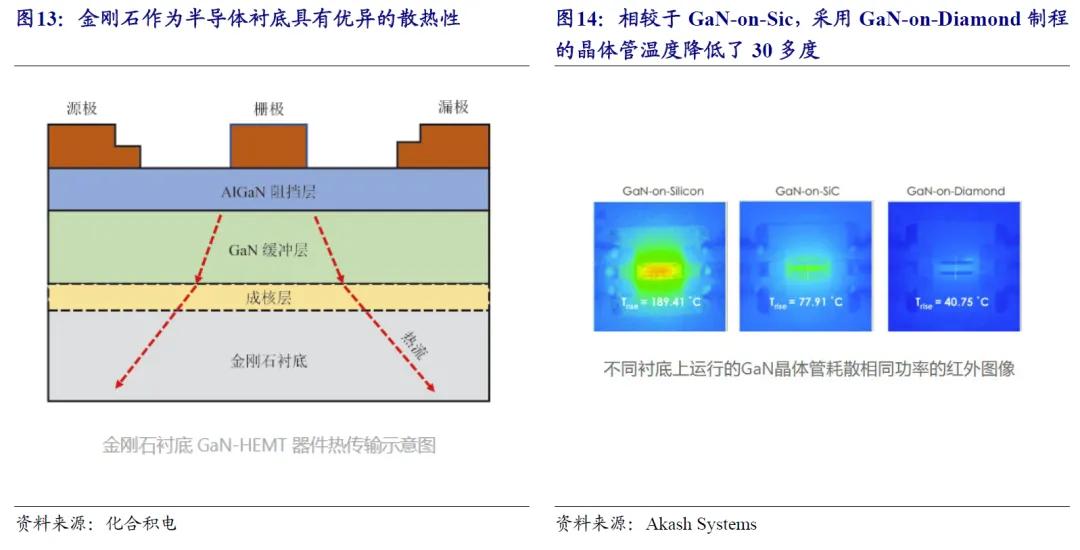

目前金刚石材料在芯片热管理领域已形成三类成熟落地应用方案，分别为金刚石功能衬底、金刚石热沉片、金刚石微通道散热结构，全方位覆盖不同算力芯片的散热需求。伴随芯片集成度持续提升、封装空间不断紧缩，金刚石基板凭借超高导热性能、顶级硬度与结构强度，可在狭小封装空间内为芯片提供稳定结构支撑与物理防护。同时其极低的热膨胀系数，可有效规避温度交变引发的结构形变，保障高密度集成芯片的界面连接稳定性。实测数据显示，相较于传统SiC衬底，金刚石基板可将器件热阻降至4.1 K·mm/W，在2W常规工作功率下可实现芯片温降10℃，为高功率芯片构建高效、稳定、长效的散热体系。
金刚石散热技术已成为突破高端GPU、CPU性能瓶颈的核心方案，可全方位释放算力硬件潜能。依托金刚石基板的超高导热特性，可在芯片内部搭建极速导热通道，快速将硅有源层集聚热量传导至外部散热结构，实测可将人工智能、云计算芯片运行速度提升3倍。搭载金刚石散热方案的GPU设备，热点温度可降低10-20℃，整体温控降幅最高达60%，散热风扇能耗减少50%，芯片超频能力提升25%，服务器整机服役寿命延长一倍，同时数据中心散热系统能耗降低40%，每年可节省数百万美元运维成本，实现高性能与低能耗双向赋能。
行业头部企业已率先完成金刚石散热技术的前沿验证，英伟达针对未发布的高端算力GPU开展金刚石散热方案专项测试，实测搭载金刚石散热结构的芯片综合性能，达到传统工艺芯片的三倍，充分验证了金刚石材料在超高算力芯片热管理领域的颠覆性应用价值，为下一代AI算力硬件迭代、数据中心绿色高效升级奠定坚实技术基础。
化合积电是一家专注于宽禁带半导体材料研发、生产和销售的国家高新技术企业，核心产品有多晶金刚石(晶圆级金刚石、金刚石热沉片、金刚石窗口片、金刚石基复合衬底)、单晶金刚石(热学级、光学级、电子级、硼掺杂)和金刚石复合材料等，引领金刚石及新一代材料革新，赋能高端工业化应用，公司产品广泛应用于激光器、GPU/CPU、医疗器械、5G基站、大功率LED、新能源汽车、新能源光伏、航空航天和国防军工等领域。
