金刚石破局：解锁3D先进封装芯片散热极限的核心密钥

随着摩尔定律逼近平面工艺物理极限，传统二维晶体管微缩技术已难以持续赋能芯片性能迭代。在此背景下，3D堆叠与异构集成先进封装技术成为延续、升级摩尔定律的核心路径。该技术通过垂直堆叠不同功能的芯片裸片，突破平面布局限制，在极小空间内大幅提升晶体管集成密度，构建三维立体芯片架构。近十年来，3D异构集成技术持续迭代成熟，通过多类型功能芯片堆叠互联，有效缩短芯片电气互连路径，显著提升片上传输带宽、加快通信速率，同时降低系统整体功耗，成为高端芯片产业化升级的主流方向。

但三维堆叠架构的普及，也带来了难以规避的系统性热管理难题。与平面芯片不同，3D堆叠结构存在多层热阻累积效应，堆叠层数越多，整体热传导阻力越大。处于堆叠远端的芯片，散热路径最长、热量最易堆积，层间界面成为核心散热瓶颈。现阶段行业主流的芯片微凸点与填充介质导热性能有限，层间材料热导率仅维持在4~15 W/m·K区间，界面高热阻问题突出，极易引发芯片工作频率受限、热设计功耗（TDP）超标、整机稳定性下降等问题，严重制约了3D封装器件向高功率、高密度方向升级。

为破解3D封装层间散热瓶颈，行业亟需适配CMOS工艺与先进封装体系、兼具高绝缘性与超高导热性能的新型材料。金刚石凭借极致的综合理化特性，成为下一代3D异构集成封装的明星候选材料。其中单晶金刚石（SCD）拥有3.47 eV超宽禁带、2×10⁷ V/cm超高击穿场强、2200 W/m·K极致热导率与5.5超低介电常数，电气绝缘、耐热、导热性能拉满，但受限于制备尺寸小、量产成本高昂，难以大规模产业化落地。

相较之下，多晶金刚石薄膜（PCD）展现出极强的工程适配性，不仅可实现最高1800 W/m·K的超高热导率，同时支持300~400℃低温制备，工艺成本可控、量产可行性高，完美契合先进封装低温制程需求，为3D封装散热难题提供了低成本、高性能的解决方案。

针对3D异构集成层间高热阻痛点，美国普渡大学团队提出全新技术方案，创新研发铜/金刚石微凸点混合键合技术，相关研究成果以《Inter-Die Hybrid Cu/Diamond Microbump Bonding for 3D Heterogenous Integration》为题正式发表。该技术创新性地将高导热金刚石薄膜与传统Cu/Sn微凸点互联工艺融合，彻底重构3D芯片层间导热与导电一体化结构。

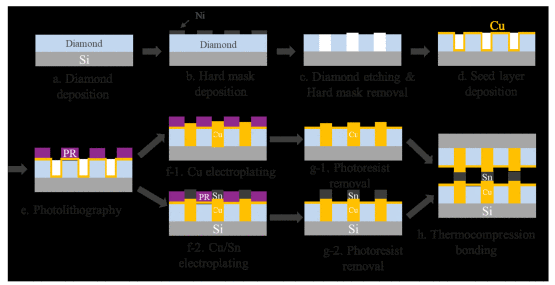

整套工艺具备极强的制程创新性与落地性：首先在芯片界面沉积8μm厚高质量多晶金刚石薄膜，依托氧等离子体刻蚀工艺在薄膜上制备规整圆柱形通孔结构；随后采用电镀工艺在通孔内填充Cu/Sn合金，形成金属微凸点导电通路；最后通过倒装芯片热压键合工艺完成多层芯片精准互联。该创新架构在保留传统微凸点电气互联功能的基础上，引入金刚石全域热扩散层，同步提升层间垂直通孔导热能力与界面面内散热效率，从结构层面解决3D堆叠芯片热阻累积问题。

目前该技术已通过实验验证可行性，为3D封装热管理升级开辟全新路径，同时研究也指出了现阶段工艺优化方向。在量产制备过程中，光刻胶涂覆均匀性会直接影响微凸点成型精度、键合强度与结构力学稳定性，是后续规模化量产需要重点攻克的工艺难点。

总体而言，铜/金刚石混合微凸点键合技术是3D异构集成热管理领域的突破性进展，有效平衡了电气互联、结构封装与高效散热三大核心需求。随着后续工艺持续优化成熟，该技术可全面提升三维堆叠芯片的功率密度与热稳定性，彻底突破传统3D封装的散热桎梏。同时，这套全新的金刚石集成封装工艺流程，也为下一代先进封装热管理体系的研发与产业化落地奠定了坚实的技术基础。
