金刚石热沉：打破先进封装散热桎梏，赋能半导体高性能迭代

当前半导体电子设备持续向微型化、高集成度、高性能化方向快速迭代，热管理技术短板已成为限制先进封装技术升级、制约半导体器件性能释放的核心瓶颈。相较于传统封装形式，先进封装架构的散热矛盾更为突出，高温积热问题严重影响芯片的运行稳定性与服役寿命，成为行业亟待攻克的关键技术难题。

一、先进封装场景下的核心散热痛点

1. 器件温升直接制约半导体可靠性与性能

伴随芯片算力与工作频率持续提升，CPU、GPU、5G射频芯片等高端半导体器件的功率密度大幅攀升，目前已突破100W/cm²。大量实验数据表明，半导体器件结温每上升10-12℃，设备整体可靠性将下降50%，同时漏源电流、信号增益、输出功率等核心电气参数会出现明显衰减。尤其在氮化镓（GaN）第三代功率半导体器件中，温升过高会诱发电流崩塌效应，大幅削弱器件高频工作优势，热积累问题已然成为限制GaN、SiC等宽禁带半导体材料性能落地的关键因素。

2. 新型封装结构加剧热堆积与可靠性风险

2.5D、3D堆叠封装依托硅中介层、硅通孔（TSV）技术实现了芯片高密度堆叠与高效互连，极大提升了芯片集成度与信号传输效率，但多层堆叠的结构特性也引发了严重的热堆积问题，衍生多重散热难题：

传统中介层散热材料导热性能不足，硅基材料热导率仅为150 W/m·K，玻璃材料热导率低至1-2 W/m·K，无法快速疏导堆叠芯片产生的热量，形成固定散热瓶颈；芯片垂直堆叠结构导致竖向热量传导受阻，底层芯片极易形成积热“热陷阱”，造成芯片温差过大、局部过热；异质材料集成过程中，各类基材热膨胀系数（CTE）存在差异，工况温升会引发结构热应力，造成界面分层、脱层等问题，大幅降低封装器件长期可靠性。

二、金刚石热沉核心技术优势

金刚石是目前已知热物理性能最优的新型功能材料，凭借超高导热系数、低热膨胀系数、高绝缘性等独特优势，成为先进封装领域适配性极强的高端散热基材，核心性能指标如下：

超高导热性能：单晶金刚石理论热导率可达2000W/m·K，工业化量产多晶金刚石热导率稳定在1200-2200W/m·K，可实现热量极速传导；超低热膨胀特性：热膨胀系数仅1.0×10⁻⁶/K，与硅材料2.6×10⁻⁶/K的参数高度接近，可大幅降低异质键合界面的热应力，规避分层失效问题；优异绝缘特性：材料电阻率＞10¹² Ω·cm，绝缘性能突出，可适配高电场、高频等高严苛工作场景，兼顾散热与电气安全。

三、金刚石热沉在先进封装中的落地应用方案

1. 低温键合集成技术

通过低温键合工艺将金刚石衬底与芯片基底直接集成，有效缩短热传导路径，降低界面热阻，实现芯片热量快速导出。在2.5D封装场景中，将多晶金刚石衬底集成于玻璃转接板背部，可高效疏导芯片工作积热，显著降低器件结温，彻底改善传统转接板散热能力不足的问题。

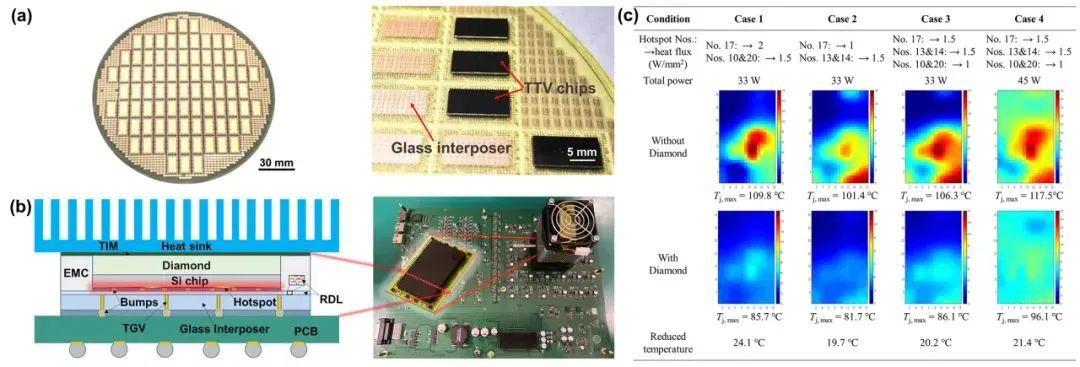

上图展示了多晶金刚石衬底与玻璃转接板封装芯片的背部集成结构，以及对应的散热性能测试与表征结果，直观验证了金刚石材料在先进封装散热优化中的显著成效。

2. 金刚石薄膜沉积工艺

采用CVD沉积工艺在芯片表面制备金刚石钝化薄膜，该薄膜既可以作为防护层，提升芯片抗腐蚀、抗磨损、抗高温老化能力，又能依托超高导热性能快速疏导芯片表面热量，同步实现器件防护与高效散热双重效果。

四、技术发展路径与行业未来展望

1. 短期技术突破方向

现阶段优先聚焦激光器、高频射频器件等高附加值小尺寸芯片场景，推进金刚石热沉的规模化适配应用。工艺层面持续优化金刚石复合制备技术，通过界面结构改良、工艺参数调试，有效降低界面热阻，进一步提升热传导效率，快速解决高端器件的散热痛点。

2. 长期技术发展路线

未来将重点优化CVD金刚石沉积工艺，提升大面积晶圆级金刚石材料的制备效率，降低产业化成本；持续迭代金刚石粉体复合材料技术，以高性价比复合方案替代传统单晶金刚石应用场景，拓宽产业化边界。同时深度联动3D先进封装技术，研发金刚石微通道集成方案，结合两相冷却技术，构建一体化高效热管理体系。

凭借极致的热物理性能，金刚石材料已成为突破先进封装散热瓶颈的核心关键材料。伴随CVD制备成本持续下降、异质集成工艺日趋成熟，金刚石热沉将逐步成为3D IC、AI高端芯片、量子器件等尖端半导体设备的标准化散热方案，重塑半导体先进封装的热管理技术体系与行业格局。
