金刚石热沉：重构半导体热管理体系，赋能GaN器件性能革新
随着5G通信、新能源汽车、高性能计算等高端产业快速迭代，半导体器件持续向高频化、高功率密度、高集成度方向升级，设备运行热负荷大幅攀升，热管理技术短板已成为制约半导体器件性能释放、服役寿命与运行可靠性的核心瓶颈。在各类散热基材中，金刚石凭借极致的热传导性能与优异的绝缘特性，成为破解高功率半导体散热难题的核心材料。本文重点阐述金刚石与氮化镓（GaN）功率器件的异质键合核心技术，剖析该技术体系对半导体行业热管理格局的革命性赋能价值。
传统硅、碳化硅等常规散热材料的导热性能已无法适配新一代高功率半导体的散热需求，而金刚石是目前已知天然热导率最优的功能材料，核心热导率可达2200W/m·K，导热性能是碳化硅（SiC）材料的4倍、硅（Si）材料的13倍。凭借得天独厚的热传导优势，金刚石为高功率半导体器件的精准控温、高效散热提供了全新技术方案，成为高端半导体热管理领域的核心迭代方向。
一、GaN功率器件散热痛点与金刚石适配价值
氮化镓（GaN）作为第三代宽禁带半导体核心材料，具备高频特性优异、转换效率高、功率密度大等突出优势，广泛应用于射频通信、电力电子、高端工控等核心领域。但GaN器件高频、高负荷运行过程中会产生大量集中热量，若热量无法及时、均匀疏导，会引发器件结温过高、性能衰减、效率下降等问题，大幅缩短器件服役周期，制约GaN器件极致性能的落地应用。
将金刚石作为GaN器件配套散热衬底，可从根源上优化器件热传导路径、降低界面热阻，大幅提升整机热管理效率。而金刚石与GaN两种异质材料的高精度、高稳定性键合工艺，是实现二者性能协同、发挥金刚石散热优势的核心关键。
二、金刚石与GaN核心键合技术体系
1. 直接键合技术
直接键合技术无需引入中间介质层，可实现金刚石与GaN材料的直接界面结合，具备界面热阻低、导热链路完整的优势，是高端高可靠器件的优选工艺。主流工艺包含两类：
高温高压键合（HPHT）：该工艺依托1000℃以上高温、数GPa高压的极端工况，激活金刚石与GaN接触界面的表层原子，促使两种材料界面形成稳固化学键合结构。该工艺对界面洁净度要求极高，需严格规避杂质残留、界面缺陷等问题，保障键合界面的完整性与稳定性。
化学气相沉积（CVD）生长键合：区别于传统贴合键合工艺，该技术直接在GaN器件表面精准沉积生长金刚石薄膜，实现材料一体化集成。整体工艺可在温和温压条件下完成，无需高温高压极端工况，核心难点在于精准调控沉积参数，保障金刚石薄膜晶体质量与界面贴合精度。
2. 间接介质层键合技术
针对金刚石与GaN材料热膨胀系数不匹配、直接键合应力过大的问题，行业衍生出中间介质层辅助键合工艺。通过在两种材料之间引入氧化铝（Al₂O₃）、碳化硅（SiC）等适配性缓冲介质层，可有效缓冲异质材料的热应力差异，规避界面分层、开裂、形变等缺陷，提升键合结构长期可靠性。整体工艺流程包含介质层沉积、界面精细化处理、高温热处理固化三大核心步骤，可适配规模化量产场景。
3. 粘接剂辅助键合技术
该工艺采用专用耐高温、高导热粘接介质实现金刚石与GaN材料的贴合固定，具备工艺流程简洁、操作便捷、成本可控的优势，适配中低端通用型器件量产场景。受粘接介质本身导热性能限制，该工艺的界面热阻相对更高，整体散热性能略逊于直接键合工艺。
4. 激光局部键合技术
依托高精度激光束的局部加热特性，对金刚石与GaN的贴合界面进行定点瞬时高温辐照，实现局部界面键合。该工艺可精准控制加热区域，不会对器件整体结构造成热损伤，能够有效保障器件本体性能完整，适用于精密微型化半导体器件的局部键合制备。
5. 离子注入键合技术
通过精准的离子注入工艺，在金刚石与GaN的键合表层引入功能性离子，激活界面原子活性，促使两种材料在低温工况下形成共价键合结构。该工艺规避了高温工艺带来的热应力损伤，适配不耐高温的精密器件制备，工艺完成后可通过后续精细化处理优化界面结构，进一步提升键合强度与稳定性。
各类键合工艺的落地应用均需攻克界面缺陷控制、热应力匹配、界面热阻优化、结构完整性保障等核心难题，行业需结合器件应用场景、性能指标、成本预算与设备条件，针对性选用适配的键合技术方案。
三、行业技术产业化进展与化合积电核心优势

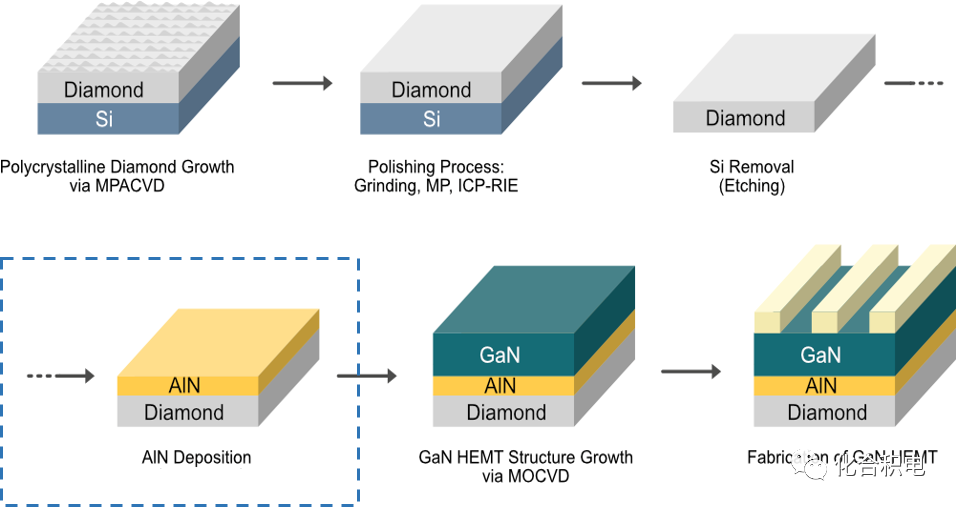

当前，金刚石与GaN异质键合技术已成为第三代半导体热管理领域的重点研发方向，国内外头部企业及科研机构均在加速技术迭代与产业化落地。作为国内金刚石半导体材料领域的领先企业，化合积电在GaN器件金刚石集成技术上实现重大突破，自研金刚石衬底外延生长GaN技术，有效破解异质材料集成的行业痛点。
针对金刚石与GaN外延生长的晶格失配、工艺复杂、成本偏高的问题，化合积电自主研发生产的金刚石基氮化铝（AlN on Diamond）缓冲层材料，具备均匀性优异、适配性强的核心优势。该材料可有效简化GaN外延生长工艺流程，降低量产成本，大幅弱化异质衬底与外延层的晶格失配问题，为制备高品质、高稳定性的GaN/AlGaN半导体材料提供坚实工艺保障。
化合积电是一家专注于宽禁带半导体材料研发、生产和销售的国家高新技术企业，核心产品有多晶金刚石(晶圆级金刚石、金刚石热沉片、金刚石窗口片、金刚石基复合衬底)、单晶金刚石(热学级、光学级、电子级、硼掺杂)和金刚石复合材料等，引领金刚石及新一代材料革新，赋能高端工业化应用，公司产品广泛应用于激光器、GPU/CPU、医疗器械、5G基站、大功率LED、新能源汽车、新能源光伏、航空航天和国防军工等领域。
