金刚石热沉片：AI芯片高热流密度散热方案

近年来，随着人工智能、大模型训练和高性能计算快速发展，AI芯片功耗持续提升，数据中心散热面临新的挑战。液冷技术凭借高效换热能力，已经成为当前AI服务器的重要散热方案。然而，当散热需求进一步向芯片内部延伸，仅依靠系统级液冷仍难以完全解决芯片局部热点问题。如何降低芯片内部热阻、提升热量传输效率，成为先进芯片热管理领域关注的重点。在这一背景下，金刚石热沉片凭借优异的热学性能，逐渐成为高功率芯片散热的重要材料方向。

金刚石为何适合用于芯片散热？

金刚石是目前已知导热性能最优的材料之一。相比传统铜、铝等金属材料，金刚石具有更高的热导率，能够快速传递和扩散芯片运行过程中产生的热量。在AI芯片等高热流密度应用中，芯片内部容易形成局部高温区域，即“热点”。热点长期存在会导致芯片温度升高，引发性能下降、热降频甚至影响器件可靠性。金刚石热沉片利用自身高热扩散能力，可以作为芯片与散热系统之间的高效热传输介质，将局部集中热量快速均匀化，降低芯片结温。

除了高导热性能外，金刚石还具有与半导体材料相匹配的热膨胀特性。在芯片长期工作过程中，温度会不断变化，材料之间热膨胀系数差异可能产生热应力，影响封装可靠性。金刚石较低的热膨胀系数与硅、碳化硅等半导体材料更加匹配，有助于提高封装结构在长期温度循环下的稳定性。此外，金刚石具有优异的电绝缘性能，在需要高导热和电气隔离的应用场景中具备独特优势，可满足部分高频、高功率电子器件的散热需求。

金刚石热沉片主要应用方式：

根据不同芯片结构和应用需求，金刚石热沉片可以采用多种形式应用。

1. 作为封装基板材料

金刚石可作为高性能封装基板或衬底材料，为芯片提供高效的热传输路径。凭借优异的导热性能，金刚石基板能够降低器件内部热阻，加快热量从芯片向外部散热结构传递。该应用方式主要适用于高功率半导体器件、功率电子器件以及高性能激光器等场景，可有效提升器件运行稳定性和可靠性。

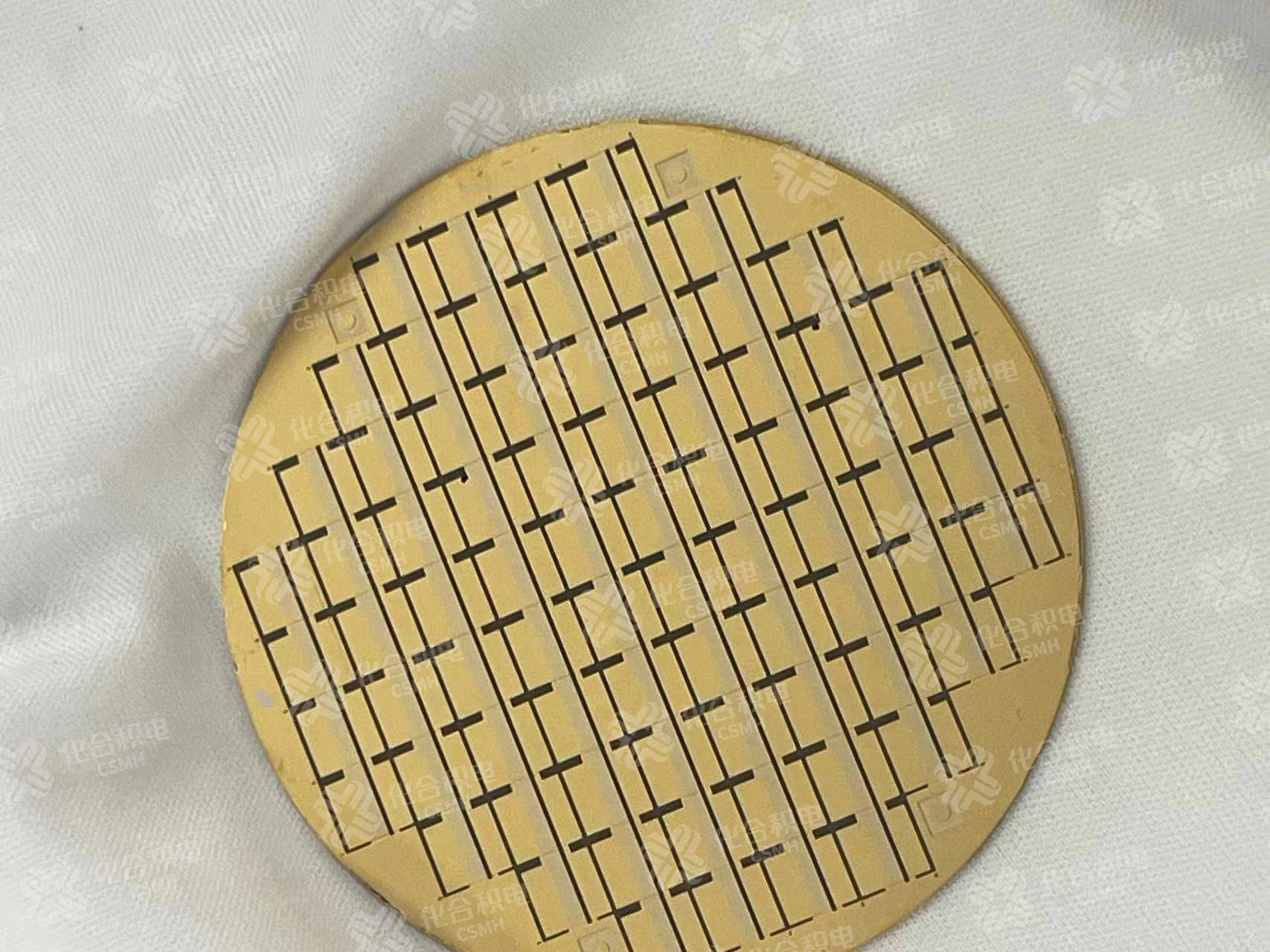

2. 作为芯片散热片或热沉结构

金刚石热沉片可以加工成薄片或特定结构，直接贴合于芯片背面或安装在热源附近，通过高效热扩散能力快速传递芯片产生的热量。在高功率半导体激光器、射频器件以及高性能计算芯片等应用中，金刚石热沉片能够降低局部热点温度，改善热管理性能，为器件持续高功率运行提供支持。

3. 作为热管理涂层

通过化学气相沉积等工艺，可在芯片表面、封装结构或其他关键热传导区域形成金刚石薄膜涂层。这种方式无需大幅改变原有器件结构，即可提升局部区域的热扩散能力，扩大有效散热面积，降低热积累风险，适用于对空间尺寸和散热效率均有较高要求的微型化电子器件。金刚石热沉片与液冷形成互补

目前，液冷主要解决的是服务器系统层面的散热问题，通过冷却液快速带走散热组件释放的热量。而金刚石热沉片解决的是芯片内部到散热结构之间的热传递问题。两者关注的散热环节不同：金刚石热沉片负责降低芯片内部热阻，提高热扩散效率；液冷系统负责将热量快速输送至外部环境。

在未来高功率AI服务器中，二者可能形成协同散热架构：芯片产生热量 → 金刚石热沉快速扩散 → 液冷系统高效带走热量。这种“材料级散热+系统级散热”的组合，有望进一步提升AI计算设备的功耗效率和运行稳定性。为下一代AI计算基础设施提供更加高效可靠的散热解决方案。
