​金刚石铜复合材料:适配高端电子封装的新一代高导热材料

时间:2026-08-31浏览次数:100

随着半导体电子器件持续向高集成度、高功率密度、微型化方向迭代,芯片封装散热压力与日俱增,传统单一金属、陶瓷散热材料已无法兼顾高热导率、低热膨胀、高稳定性的综合需求,新型电子封装散热材料的研发与应用,成为突破高端器件性能瓶颈、提升功率承载能力的核心关键。其中,金刚石铜复合材料(DCC)凭借超高导热性能、可调控热膨胀系数、轻量化、高结构稳定性等多重优势,成为当下电子封装热管理领域的重点研究与产业化热点。

一、金刚石铜复合材料基本结构组成

金刚石铜复合材料是一类典型的金属基颗粒增强复合材料,整体由铜基体与金刚石增强相两大核心单元复合而成,两类材料性能互补,共同构筑出远超传统单一材料的综合散热性能。

1. 铜基体

铜基复合材料的基体原料以高纯铜为主,区别于黄铜、青铜、白铜等合金铜,纯铜具备极致的导电、导热性能,是金属基体的最优选择。工业级基体纯铜通常含有0.1%-0.5%微量改性元素,可精准优化材料成型性能与界面适配性。纯铜固有热导率可达400W/m·K,热膨胀系数为17.7×10⁻⁶/℃,同时兼具优异的耐腐蚀性与机械加工性能。相较于铝、银等金属材料,纯铜基体综合性价比更高、工艺适配性更强,可充分满足高端电子封装对高导热、尺寸稳定性、易加工的核心需求。

2. 金刚石增强相

金刚石作为复合材料的核心导热增强填料,是碳的优质同素异构体,拥有规整的面心立方晶体结构,单胞内含8个碳原子,各碳原子通过稳定共价键互联,形成高强度、高致密的晶体骨架。相较于硅、碳化硅等传统增强颗粒,金刚石具备热导率极高、硬度高、强度大、热膨胀系数极低、耐磨耐腐蚀、化学稳定性优异等独特优势。

得益于紧密的晶体结构,金刚石常温常压下化学惰性极强,不易与常规金属、合金发生化学反应,但也存在明显工艺短板:金刚石与熔融铜的润湿性极差,界面难以自发形成稳固结合,极易出现界面缝隙、分层等缺陷,这也是金刚石铜复合材料制备工艺的核心攻克难点。

二、金刚石铜复合材料导热机理

金刚石铜复合材料的热量传递机制,区别于纯金属、纯陶瓷的单一导热模式,是电子导热与声子导热的协同耦合机制。其中,铜基体依托内部大量自由电子的定向移动、碰撞交互实现热量传导,是金属材料经典的电子导热模式;金刚石增强相为非金属晶体材料,无自由电子,主要依靠规整刚性晶格的高频振动传递声子,以此完成热量快速传输。

两种材料的界面传导效率,是决定复合材料整体热导率的核心关键,直接受界面结合强度、界面缺陷密度、界面状态等因素制约。为解决金刚石与铜润湿性差、界面热阻高的行业痛点,行业主流通过金刚石表面金属化与铜基体合金化两大技术路径优化界面结构、降低界面热阻,最大化释放复合材料的导热潜力。

1. 金刚石表面金属化

该工艺核心原理为提前在金刚石颗粒表面镀覆钛(Ti)、钨(W)、钼(Mo)等活性金属元素。在高温烧结过程中,镀层活性元素可与金刚石发生化学反应生成稳定碳化物,一方面能与金刚石形成牢固化学键合,另一方面可大幅提升与铜基体的润湿性,彻底改善界面结合效果。同时,金属镀层可在高温制备过程中对金刚石颗粒形成防护,有效减少高温烧结对金刚石晶体结构的损伤。目前行业成熟制备工艺包含化学镀膜、磁控溅射镀膜、盐浴镀膜、真空微蒸发镀膜等,可适配不同粒径、不同工况的金刚石粉体改性需求。

2. 铜基体合金化

铜基体合金化通过在纯铜基体中掺杂钛(Ti)、硼(B)、锆(Zr)等活性元素,无需改性金刚石表面,即可优化两相界面性能。掺杂活性元素可有效降低铜与金刚石的润湿角,烧结过程中会在金刚石、铜的结合界面生成致密碳化物层,填充修复界面微小缝隙与缺陷,强化界面结合强度,显著降低界面热阻、提升整体导热效率。依托该工艺搭配熔渗法制备的金刚石铜复合材料,热导率最高可达930W/m·K,产业化性能表现优异。

三、影响复合材料导热性能的核心因素

1. 金刚石成分、粒径与填充含量

金刚石粉体的纯度、缺陷密度是基础性能保障,粉体品级越高、杂质与晶格缺陷越少,制备的复合材料导热性能越优异。同时,金刚石的粒径大小、体积填充占比,对整体导热效率存在显著的规律性影响。

低填充比例下,金刚石颗粒在铜基体内分散均匀但间距较大,完全被铜基体包裹,无法形成连续导热通道,金刚石高导热优势难以发挥;随着填充量提升,颗粒相互接触、搭接形成连续高效导热网络,复合材料热导率快速上升。在同等体积分数下,大粒径金刚石颗粒的界面数量更少、界面热阻更低,导热性能优于小粒径颗粒。

但金刚石填充量并非越高越好,过量填充会导致粉体堆积紧密、铜基体无法充分填充孔隙,产生闭孔缺陷、孔隙率大幅上升,同时高填充工况易造成金刚石晶体损伤、界面热阻激增,最终导致复合材料热导率回落,整体呈现“先升后降”的变化规律。

2. 制备工艺参数

在原材料体系固定的前提下,烧结工艺、保温时间、成型方式等工艺参数直接决定复合材料致密度与界面状态,是调控导热性能的关键变量。以SPS烧结工艺为例,短保温时长(5min)工况下,提升烧结温度可有效提升材料致密度,优化导热性能;延长保温时长至常规工艺2-3倍后,温度持续升高会导致界面碳化物层过度增厚,反而阻碍热量传递,使热导率呈现“先增后减”趋势。

简言之,烧结温度过低、时间过短会造成材料孔隙多、致密度不足;温度过高、时间过长会引发界面层劣化、金刚石损伤,两类极端工艺都会大幅降低复合材料散热性能,需精准把控工艺窗口。



四、化合积电金刚石铜复合材料产品优势

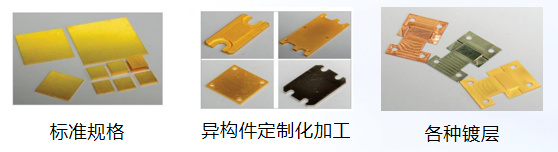

化合积电自研量产的金刚石-铜复合材料,是一款各向同性的高端导热封装材料,核心热导率可达700-1000W/m·K,热膨胀系数稳定控制在5-9×10⁻⁶/K,兼具超高导热、低热膨胀、轻量化三大核心优势。产品以高温高压工艺制备的高纯金刚石粉体为增强相、高纯铜为基体,结构致密、性能稳定,可精准匹配芯片封装的热膨胀适配需求,避免热胀冷缩引发的器件开裂、分层失效。

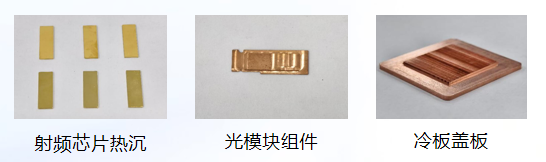

该产品性能可宽幅调控,适配不同功率、不同封装工艺的半导体器件需求,支持最大尺寸300*300mm的定制化生产,广泛应用于高端芯片封装基板、高功率半导体器件等场景,完美解决高端电子封装的高热流密度散热难题。
