从材料到器件：金刚石功率半导体的技术路径分析及新兴极端环境应用
金刚石的禁带宽度为5.47eV，理论击穿场强超过10MV/cm，空穴和电子迁移率均可高于2000cm²/(V·s)，热导率可达2200W/(m·K)。在超宽禁带半导体材料中，这些参数的组合是唯一的。但过去二十年，金刚石电子器件的发展始终存在一个核心张力：材料的理论极限与工程化实现之间仍有显著落差。评估这项技术能否产业化，需要从衬底、掺杂、器件、界面四个维度分别审视。
一、衬底：尺寸与质量的取舍
器件起点在衬底。高压高温（HPHT）法生长的单晶金刚石位错密度可低于10³cm⁻²，但衬底尺寸通常限制在1cm²以内。化学气相沉积（CVD）法可将尺寸扩展至3.5英寸，但位错密度升至10⁷~10⁹cm⁻²。以100×100μm²有源区估算，10³cm⁻²缺陷密度对应约0.1个缺陷，而10⁷cm⁻²则对应10³~10⁵个。虽然并非所有缺陷都会导致失效，但局部场增强和漏电路径的概率会随面积增大而上升。
异质外延（Ir/YSZ/Si上生长）可实现3英寸以上晶圆，位错密度仍在10⁷~10⁹cm⁻²。拼接法可将有效面积扩至5cm²以上，但拼接界面引入应变和缺陷。目前行业共识是：大尺寸与低缺陷密度的兼得是衬底技术最需突破的方向。
二、掺杂：p型可用，n型仍为瓶颈
硼是p型标准掺杂剂，激活能约0.37eV。室温下仅部分电离，但升温后电离率提高，电阻率下降——这一特性与传统半导体不同。对于氢终端表面转移掺杂形成的二维空穴气（2DHG），其面密度可达10¹³~10¹⁴cm⁻²，且导电性与温度关系较弱，主要依赖表面稳定。
n型掺杂难度更大。磷激活能约0.57eV，室温电离率极低；氮为深能级，主要起补偿作用。磷的共价半径大于碳，高浓度掺杂易引入畸变，且(111)晶向比(100)更容易掺入。n型掺杂瓶颈不仅限制双极器件，也制约互补逻辑电路发展。

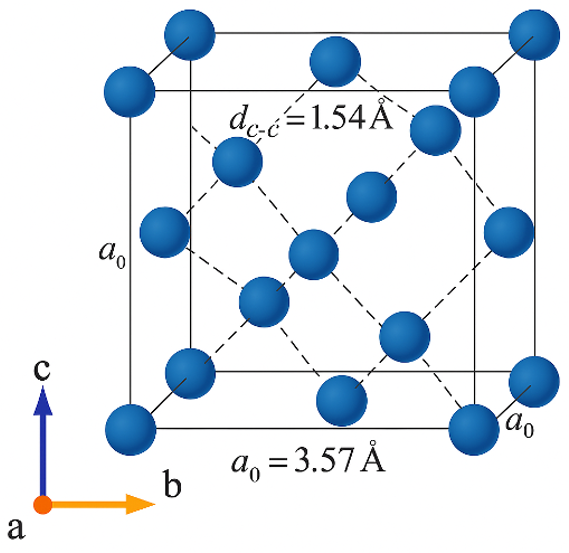

图1：金刚石立方晶体结构，展示四面体键合和C-C键长
三、器件进展：二极管领先，晶体管追赶
在器件层面，金刚石二极管最接近工程化。
肖特基二极管（SBD）方面，Pt接触、氧终端器件击穿场强可达7.7MV/cm。HfO₂场板从200nm增至400nm，击穿电压从约280V升至314V，场强由1.8MV/cm升至3.0MV/cm。氟终端垂直SBD实现3.3MV/cm和117V。PiN二极管已报道11.5kV击穿电压和10⁷整流比，对应场强约1.9MV/cm，远低于理论极限；2μm漂移层器件可升至数MV/cm。
晶体管进展相对滞后。氢终端2DHG通道器件电流密度可达A/mm量级，但多为常开型。为实现常关，采用高k栅堆叠或沟道部分氧化，击穿电压超2kV。氧终端深耗尽MOSFET击穿场强接近4MV/cm，但电流密度仅μA/mm量级。“高电流常开”与“低电流常关”的对立仍是FET工程化的主要矛盾。

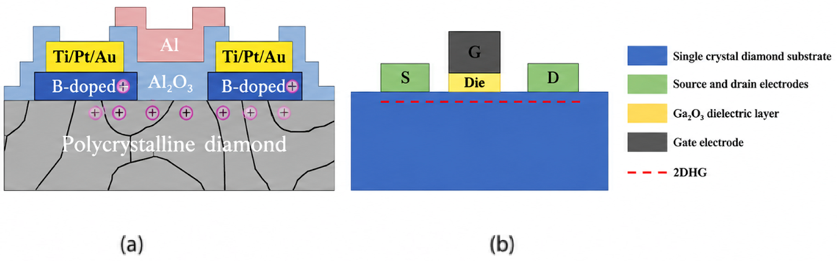

图2：氢终端金刚石MOSFET架构的演变，(a)基于二维空穴气(2DHG)的常规结构；(b)带有Ga₂O₃栅介质的增强型结构。

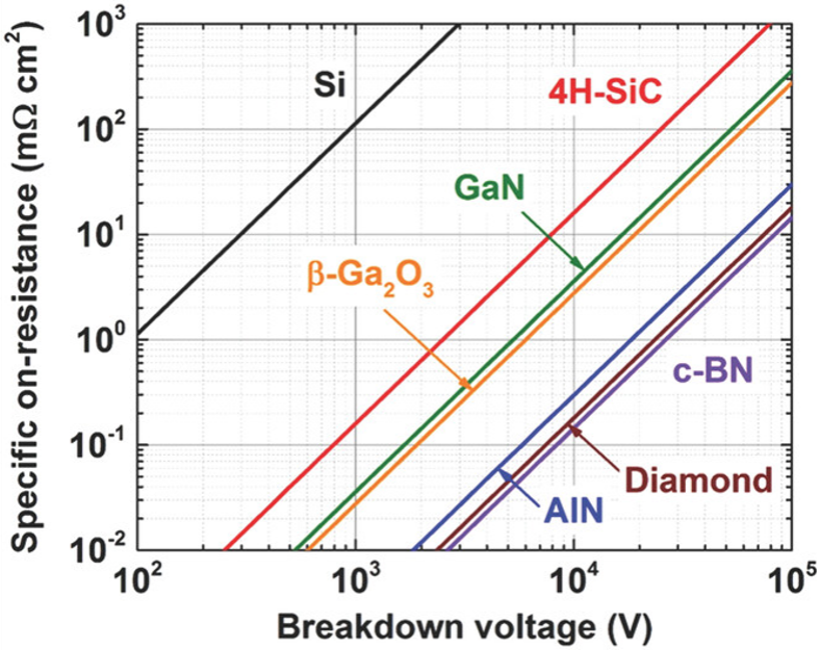

图3：各半导体材料在室温下的比导通电阻-击穿电压（Baliga图）对比
四、界面与表面：决定实际性能的关键变量
实际性能与理论极限的差距，很大程度来自界面和表面。氢终端具有负电子亲和势（NEA），但表面导电性对环境气氛敏感（NO₂、O₃等吸附物会改变2DHG浓度）。氧终端消除了表面通道，但Al₂O₃/氧终端界面态密度高达10¹²eV⁻¹cm⁻²，严重限制迁移率。
介电层同样关键。Al₂O₃在氧终端金刚石呈Type-I能带排列，价带偏移约1.34eV；在氢终端呈Type-II排列，价带偏移约2.90eV。相同材料因表面终端不同，界面电子结构迥异——栅堆叠设计必须将表面终端作为首要变量。
五、从实验室到产线：仍需跨越的门槛
过去五年，二极管击穿电压从kV级向10kV以上推进，场板和终端扩展设计正在缩小理论与实际的差距；晶体管研究重心转向“常关”和“可靠性”。但产业化仍面临四道门槛：其一，衬底尺寸与质量的平衡——向4英寸以上晶圆过渡需CVD或异质外延进一步成熟；其二，n型掺杂实用化——磷的激活率和迁移率仍待提升；其三，界面态密度降低——无论氢或氧终端，界面陷阱对阈值和迁移率的限制仍是主要障碍；其四，加工工艺标准化——金刚石的硬度和惰性使刻蚀、金属化等工艺的重复性远低于SiC和GaN。
金刚石电子器件正处于从实验室向工程化过渡的阶段。二极管已显现明确的产业化路径，晶体管仍在探索最优架构和栅堆叠方案。理解衬底、掺杂、界面、器件四个层面的约束与进展，比关注单项纪录更有价值——它决定了这项技术能在哪些场景率先落地，又需要在哪些方向持续投入。
金刚石从材料走向器件，并非单一技术环节的突破，而是涵盖材料制备、缺陷控制、掺杂、界面工程、器件结构及工艺制造的系统性挑战。面对这一技术演进路径，化合积电（CSMH）持续推进金刚石产业链布局，围绕热学、光学、半导体三大前沿方向开展研发与产业化。在热学领域布局金刚石热沉、复合衬底及复合材料，在光学领域推进高品质单晶及多晶金刚石窗口、法兰等产品，在半导体领域持续探索金刚石衬底、掺杂及功率器件技术，形成覆盖材料制备、加工及应用的技术体系，持续突破大尺寸材料制备、低成本规模化生产及器件应用等关键环节，推动金刚石从高性能材料向高端器件和系统应用延伸。
