面向高功率密度封装的高效散热方案：金刚石热扩散层在2.5D Chiplet中的应用

随着先进封装技术向高集成度、高功率密度方向发展，基于Interposer的2.5D Chiplet架构逐渐成为高性能计算和人工智能芯片的重要技术路径。该架构通过将多个功能芯粒集成于同一封装中，实现更高的计算性能和更灵活的系统设计，但多芯粒协同工作也带来了新的热管理挑战。

在高密度封装结构中，芯粒之间距离缩短，局部热点更加集中，热量不仅影响单个芯片性能，还可能通过封装结构向邻近芯粒扩散，形成热串扰，降低系统可靠性。因此，如何降低芯片结温、提高热传输效率，成为先进封装持续发展的关键问题。

近期有研究提出了一种基于金刚石热扩散层（Diamond heat spreader）的2.5D Chiplet热管理方案，通过将高导热金刚石材料集成于芯片封装结构顶部，构建更加高效的热传输路径。研究团队分别针对单芯片和多Chiplet封装场景进行了热分析，评估了金刚石结构在高功率密度条件下的散热能力。

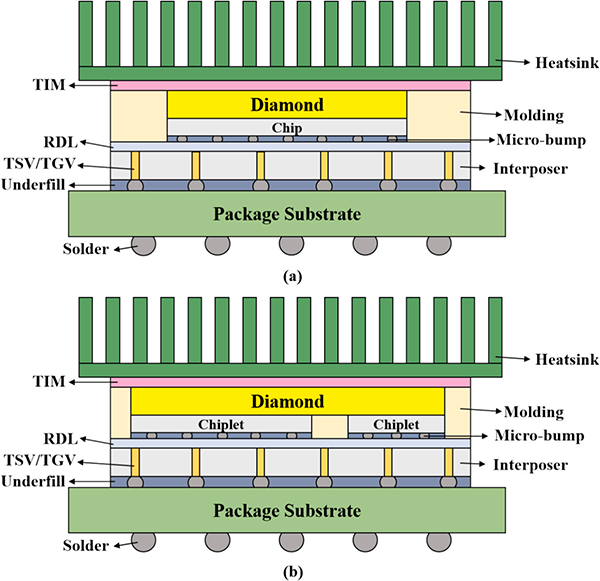

 图1. 金刚石-芯片-中介层封装结构示意图：(a) 单芯片构型；(b) 多芯粒构型

金刚石具有极高的热导率和优异的热稳定性，是目前最具潜力的先进散热材料之一。相比传统铜等金属材料，金刚石能够实现更快速的热扩散，并降低局部热积累。在该研究中，金刚石材料热导率设定为1500 W/(m·K)，明显高于硅、玻璃等传统封装材料。

研究首先对单芯片结构进行了验证。在33 W功率条件下，未采用金刚石热扩散层时，芯片最高结温达到110.8℃；加入金刚石层后，最高结温降低至85.7℃，温度下降约25.1℃。实验测试结果与模拟结果保持一致，证明金刚石结构能够有效改善芯片散热性能。

进一步针对处理器芯粒与HBM芯粒组成的2.5D多芯粒封装结构进行分析。当系统功率密度达到2 W/mm²时，引入金刚石热扩散层后，封装最高温度由104.8℃降低至81.7℃，温度下降约23.1℃。研究表明，随着芯片功率密度提升，金刚石散热优势更加明显。

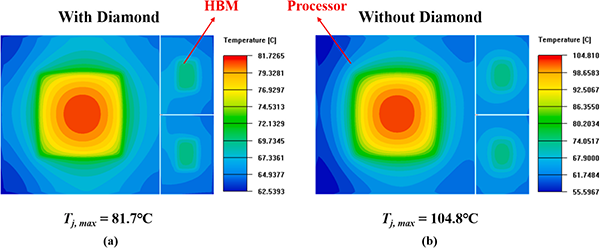

图2. 最大功率密度为2 W/mm²时多芯粒构型的热分布：(a) 含金刚石均热片；(b) 不含金刚石均热片

除降低整体温升外，金刚石热扩散层还能够改善多芯粒结构中的热耦合问题。在传统结构中，高功率芯粒产生的热量容易横向传播，对邻近芯粒造成影响；而金刚石具备高效热扩散能力，可以快速将局部热量导出并扩散至散热路径，从而降低芯粒之间的热串扰。研究数据显示，在仅处理器芯粒工作时，引入金刚石层后，邻近HBM芯粒温度由64.3℃降低至46.2℃。

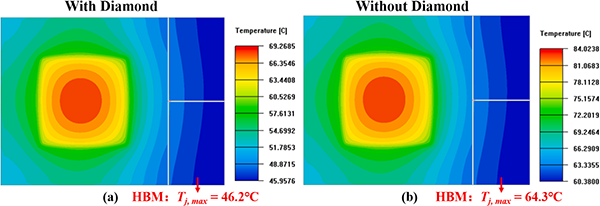

图3. 多芯粒构型中仅处理器供电时的热分布：(a) 含金刚石均热片；(b) 不含金刚石均热片

此外，研究还分析了动态热负载条件下的散热表现。在周期性脉冲热源作用下，金刚石结构能够降低温度峰值，并提升热响应速度，说明其不仅适用于稳定高功率运行，也适合AI计算等存在动态功耗变化的应用场景。

综合分析表明，金刚石热扩散层能够有效降低先进封装中的热阻，提高系统功率承载能力。论文研究结构的热阻约为0.023 ℃/W，相比传统封装形式具有更优的热管理性能；同时，相同条件下，金刚石散热结构相比铜散热层表现出更低的封装温度。

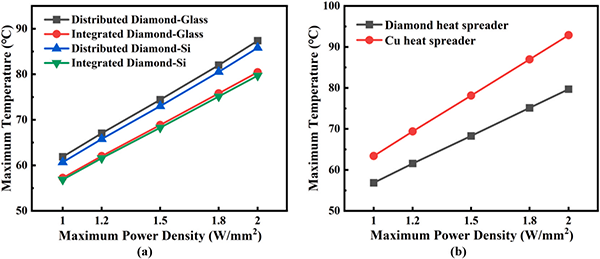

图4金刚石-多芯粒构型的冷却性能：(a) 不同金刚石均热片层结构；(b) 与铜均热片对比
