面向芯片封装散热的金刚石 - 铜复合材料工程化应用
时间:2026-03-11浏览次数:39
金刚石是目前已知天然物质中热导率最高的材料,具备独特的物理结构与热传导机制。无论是通过异质外延与 MPCVD 法同质外延生长制备的单晶金刚石,还是采用化学气相沉积工艺制备的晶圆级金刚石,均具备优异的物理化学特性,是热学、光学与电学等多领域的核心功能材料。
除纯 CVD 金刚石外,金刚石基复合材料作为新型功能材料,通过将金刚石与铜、碳化硅等基材进行复合,融合了金刚石的超高导热性能与基材的易加工性、高韧性、低成本优势,可形成兼顾性能指标与工程实用性的过渡型及主流型散热方案。
金刚石 - 铜复合材料依托其高热导率及与芯片相匹配的热膨胀系数,是当前破解高功率芯片散热难题的理想热沉材料。核心应用方案主要包括:
高集成度微通道散热:将金刚石 - 铜基底与精密铜质微通道结构集成,冷却液通过微通道直接带走热量。
大功率芯片过渡热沉:作为芯片与常规热沉之间的过渡层,有效缓解热应力。
液冷 / 相变散热结构:直接用作液冷冷板贴合芯片,或与均温板技术相结合。

芯片封装领域应用

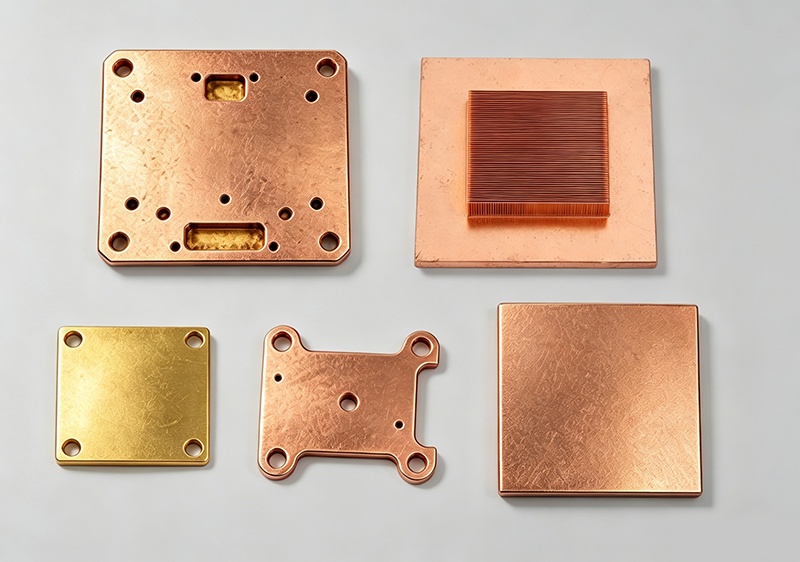

金刚石 - 铜复合材料通常被制备为超薄散热片,直接贴合于芯片表面或背面,依托二者复合互补的性能优势,可快速将芯片内部局部热点的热量扩散至更大面积,避免热点过热。在实际电子封装设计中,金刚石 - 铜复合材料主要应用于芯片下方热沉片、封装盖帽(盖板)、电气绝缘散热基板三个位置,以满足芯片封装的差异化需求。
化合积电作为专注于宽禁带半导体材料研发、生产与销售的国家级高新技术企业,致力于为国内外客户提供多类型、多功能金刚石产品,以及高标准、高品质金刚石 - 铜复合材料,助力破解芯片封装、热管理等高端科技领域技术难题。
