金刚石热沉片在先进封装热管控领域的创新应用路径

5G 通信、人工智能、高性能计算、新能源汽车等产业实现高速迭代，电子元器件功率密度持续攀升，芯片运行产热规模呈指数式上涨。常规传统导热材料已无法适配先进封装工艺的散热指标，热管控短板逐步成为限制电子器件综合性能提升的核心制约因素。在此行业发展背景下，金刚石热沉片依托自身优异综合理化性能，推动先进封装热管理领域迎来材料层面的技术革新。

先进封装依托 2.5D、3D 堆叠集成工艺，大幅提升元器件集成密度与信号互联效率，同时衍生出极具挑战性的热管控难题。芯片制程持续微缩至纳米量级，单位面积功耗大幅上升，热量在狭小封装空间内高度集聚。传统封装配套热界面材料导热系数仅维持 1-5 W/m・K，芯片局部热点温度最高可达 150℃以上，严重损害器件运行性能与长期服役可靠性。因此，研发具备超高导热系数的新型散热基材，成为先进封装技术迭代升级的刚性需求。

金刚石是自然界已知导热性能最优的功能材料，同时具备优异高温耐受能力（空气中稳定工作温度超 600℃）、低热膨胀系数（约 1×10⁻⁶/K）、优良绝缘特性与稳定化学惰性，多重优势叠加使其成为先进封装热管理场景的最优基材。

热界面材料是搭建芯片与外部散热器换热通路的关键介质，导热系数直接决定整套散热系统工作效率。市面常规聚合物基热界面材料导热系数普遍低于 5 W/m・K。若在聚合物基体中填充高纯度金刚石微粉或纳米金刚石颗粒，能够显著提升复合材料导热性能。采用粒径 50-100nm、经表面改性处理的纳米金刚石颗粒搭配高纯度石墨烯片协同填充制得的复合材料，导热系数可达 30-50 W/m・K，相较传统热界面材料提升一个数量级。该复合热界面材料填充体积占比低于 20% 即可实现高导热能力，同时保留优良成型加工性能与机械柔韧性。

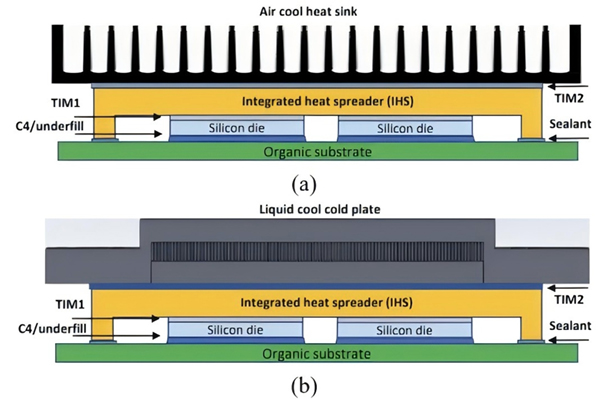

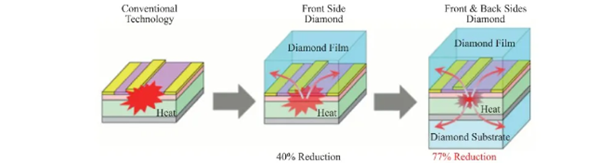

针对功率半导体、射频功能器件，可将金刚石衬底直接集成于芯片基底，搭建低阻高效换热通道。金刚石外延生长氮化镓架构（GaN-on-Diamond）：依托化学气相沉积工艺在单晶金刚石基底外延生长氮化镓薄膜，实现一体化键合结构，界面传热阻力极低。对照试验数据显示，相较于传统碳化硅衬底，金刚石衬底可将氮化镓高电子迁移率晶体管沟道工作温度降低 40-60%。

金刚石散热薄膜转移工艺：选取厚度 50-300μm 的高品质 CVD 金刚石薄膜，通过金属化键合工序转移贴合至芯片背面，充当高效均热散热层。该工艺可兼容现有全套半导体制造流程，适配硅、碳化硅、砷化镓等主流半导体基材。

在 2.5D、3D 堆叠先进封装体系内，金刚石基材可制备垂直导热通孔（TDVs），有效解决堆叠中层芯片热量难以导出的行业痛点。在金刚石薄层内部制备高密度微孔结构并填充铜等高导热金属，形成贯穿完整封装结构的纵向换热通道，快速疏导堆叠芯片内部积聚热量并传递至外部散热设备。

相关试验数据表明，孔径 10μm、孔间距 50μm 的金刚石导热通孔阵列等效导热系数可达 600-800 W/m・K，传热性能较传统硅通孔（TSV）提升十倍以上，占用封装面积同步缩减 60%。

伴随芯片互联集成密度持续提高，封装基板与中介层的热承载能力愈发关键。金刚石兼具超高导热系数与低介电常数（相对介电常数 ε_r≈5.7），可作为高端封装基板核心原料：

金刚石金属复合基板：依托粉末冶金、熔渗工艺制备金刚石铜、金刚石铝复合材料，成品导热系数区间为 400-800 W/m・K，热膨胀系数可调控至 5-10×10⁻⁶/K，与各类主流半导体材料热膨胀特性匹配度良好。

金刚石中介层：应用于 2.5D 封装架构，金刚石中介层除实现多芯片间高速信号互联外，还可作为全域均热载体，均匀分散多芯片同步工作产生的热量并快速向外传导。

依托得天独厚的理化性能，金刚石材料持续拓宽先进封装热管理的技术上限。从热界面复合介质、散热衬底，到垂直导热通孔、封装中介基板，金刚石热沉片为攻克各类芯片高热流密度散热难题提供全新变革性技术方案。

全球半导体行业对高效热管理方案的需求持续走高，金刚石作为理想超高导热基材具备广阔产业化落地空间。其规模化应用不仅会重构先进封装行业技术体系，还将催生全新器件架构与应用模式，为电子信息全产业链高质量发展提供坚实技术支撑。
